Schéma pour Comprendre l'Installation des PAC

Le fonctionnement d’une pompe à chaleur repose sur un principe de base : le transfert de chaleur d’une source froide vers un espace à chauffer à l’aide d’un fluide frigorigène. Le processus s’articule autour de quatre étapes fondamentales :

1. L’évaporation (évaporateur) : L’évaporation est la première étape du cycle de la pompe à chaleur. Dans un évaporateur, le fluide frigorigène circule sous forme liquide à basse pression. Il entre en contact avec la source froide, qui peut être l’air extérieur ou une autre source, et absorbe la chaleur. En conséquence, le fluide se transforme en vapeur.
2. La compression (compresseur) : La vapeur de fluide est ensuite acheminée vers le compresseur, un composant clé du système. Le compresseur exerce une pression sur la vapeur, ce qui augmente sa température et sa pression. À la sortie du compresseur, le fluide se présente sous forme de gaz chaud et haute pression.
3. La condensation (condensateur) : Le gaz chaud est dirigé vers le condensateur, où il cède la chaleur qu’il transporte à l’air ou à l’eau circulant dans le système de chauffage de votre maison. Cette perte de chaleur provoque la condensation du fluide, qui redevient alors liquide.
4. La détente (détendeur) : Après la condensation, le liquide à haute pression passe par un détendeur. Ce composant réduit la pression du fluide, le préparant ainsi à retourner dans l’évaporateur pour recommencer le cycle. Ces quatre étapes se répètent en boucle, permettant à la pompe à chaleur de maintenir la température souhaitée dans votre espace de vie, que les conditions extérieures soient chaudes ou froides.

Une Pompe à Chaleur Air/Air est un système de chauffage et de climatisation qui utilise l’air ambiant comme source d’énergie pour chauffer ou refroidir un espace intérieur. Voici comment fonctionne ce type de pompe à chaleur :

• Captation de l’air ambiant :
  • La pompe à chaleur air/air capte l’air extérieur à l’aide d’une unité située à l’extérieur du bâtiment. Cette unité contient un ventilateur qui aspire l’air ambiant.
• Échange de chaleur :
  • Une fois que l’air extérieur est capté, il est dirigé vers un évaporateur à l’intérieur de l’unité extérieure.
  • Dans l’évaporateur, un fluide frigorigène circule. Ce fluide a la particularité de s’évaporer à des températures relativement basses.
  • L’air extérieur, plus chaud que le fluide frigorigène, provoque l’évaporation de ce dernier, absorbant ainsi la chaleur de l’air.
• Compression :
  • Le gaz frigorigène évaporé est ensuite acheminé vers un compresseur.
  • Le compresseur augmente la pression du gaz, ce qui élève sa température.
• Condensation et transfert de chaleur :
  • Le gaz chaud est dirigé vers une unité intérieure, qui est responsable de la diffusion de la chaleur dans l’espace à chauffer.
  • Dans l’unité intérieure, le gaz refroidit et passe de l’état gazeux à l’état liquide, libérant la chaleur qu’il a absorbée précédemment dans l’air extérieur.
  • Cette chaleur est diffusée dans la pièce grâce à un ventilateur.
• Cycle continu :
  • Le fluide frigorigène liquide est renvoyé à l’unité extérieure pour recommencer le cycle en captant à nouveau la chaleur de l’air extérieur.
• Réversible pour le refroidissement :
  • En été, le processus est inversé pour refroidir l’intérieur de la maison. L’unité extérieure capte la chaleur de l’intérieur de la maison et la rejette à l’extérieur, laissant l’intérieur plus frais.
• Contrôle et régulation :
  • Un thermostat ou un système de régulation permet de gérer la température et le fonctionnement de la pompe à chaleur en fonction des besoins de chauffage ou de refroidissement.

Les avantages de ce système comprennent son efficacité, sa facilité d’installation, son fonctionnement en tout électrique, son coût relativement bas, sa polyvalence pour le chauffage et le refroidissement, et son absence d’émissions directes de gaz à effet de serre. Cependant, sa performance peut être influencée par les conditions climatiques extérieures, notamment par des températures extrêmement basses en hiver.

• Évaluation des besoins en chauffage et refroidissement.
• Choix de l’emplacement pour l’unité extérieure.
• Installation de l’unité extérieure.
• Installation de l’unité intérieure dans la zone à chauffer ou refroidir.
• Raccordement électrique.
• Raccordement frigorifique entre les unités intérieure et extérieure.
• Mise en service et réglages par un professionnel.
• Formation du propriétaire sur l’utilisation et l’entretien.
• Vérifications finales pour s’assurer du bon fonctionnement.

Il est essentiel de faire appel à un professionnel pour garantir une installation correcte et des performances optimales de la PAC air-air.

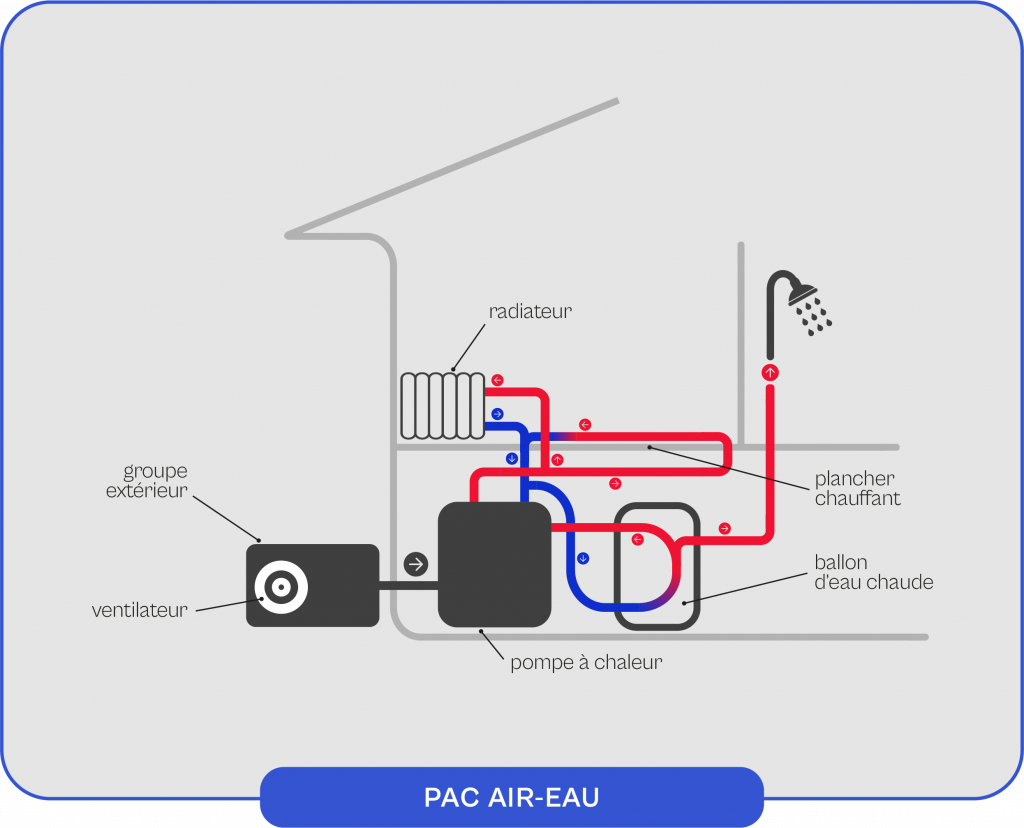

La pompe à chaleur air-eau représente un système aérothermique novateur, puisqu’elle exploite les calories disponibles dans l’air extérieur pour son fonctionnement, exploitant ainsi une source d’énergie naturelle et gratuite. Ce processus de transfert de chaleur d’une source froide vers une source chaude est ce que l’on appelle un « dispositif thermodynamique« .

Quatre éléments clés sont essentiels pour assurer le bon fonctionnement d’une pompe à chaleur air-eau

• L’évaporateur : agissant comme un échangeur thermique, il restitue les calories extraites de l’air ambiant.
• Le compresseur : chargé d’augmenter la température, transformant ainsi le fluide frigorigène en gaz chaud.
• Le condenseur : le deuxième échangeur thermique, cède la chaleur absorbée par l’évaporateur pour la transférer vers les systèmes de chauffage de la maison, tels que les planchers chauffants, les radiateurs ou le ballon d’eau chaude sanitaire.
• Le détendeur : ayant le rôle inverse du compresseur, il réduit la température du liquide frigorigène.

Le fonctionnement de la pompe à chaleur air-eau peut être divisé en quatre étapes distinctes :

• La captation de la chaleur dans l’air extérieur : l’évaporateur, situé dans l’unité extérieure, absorbe la chaleur de l’air et la transfère dans un système de tuyauteries.
• La transformation du fluide frigorigène en gaz chaud : grâce à la chaleur délivrée par l’évaporateur, le fluide frigorigène, capable de s’évaporer à basse température, entre en ébullition. Ensuite, le compresseur élève la pression, transformant le fluide en gaz chaud.
• Le transfert de la chaleur dans la maison : la pompe à chaleur air-eau remplace une chaudière dans le système de chauffage, fournissant de la chaleur aux radiateurs, planchers chauffants, ventilo-convecteurs ou ballons d’eau chaude sanitaire.
• Le retour à la situation initiale avant un nouveau cycle : après avoir libéré sa chaleur, le fluide refroidit. Le détendeur abaisse sa température pour permettre un nouveau cycle.

Les pompes à chaleur air-eau présentent de nombreux avantages, notamment un confort thermique complet, une solution 2-en-1 pour le chauffage et la production d’eau chaude, un rendement élevé avec un faible impact sur l’environnement, des économies d’énergie significatives et une faible consommation électrique.

Voici une tâche complexe qui nécessite des compétences en plomberie, en électricité et en génie thermique. Elle doit être effectuée par un professionnel qualifié pour garantir un fonctionnement optimal et la sécurité. Voici les étapes générales de l’installation d’une PAC air-eau :

• Choix de l’emplacement :
  • L’installateur doit sélectionner l’emplacement idéal pour l’unité extérieure de la PAC. Elle doit être installée dans un endroit dégagé, bien ventilé et exempt d’obstructions pour permettre un bon échange thermique avec l’air extérieur.
  • L’unité intérieure est généralement installée dans une pièce technique, comme une chaufferie ou un sous-sol, et elle doit être positionnée de manière à faciliter la distribution de la chaleur dans la maison.
• Installation de l’unité extérieure :
  • L’installateur fixe l’unité extérieure sur une dalle de béton ou une plateforme solide.
  • Les connexions électriques et frigorifiques sont effectuées, en veillant à ce qu’elles soient étanches et bien isolées.
• Installation de l’unité intérieure :
  • L’unité intérieure est installée dans la pièce technique, généralement à proximité du système de distribution de chaleur, tel qu’un plancher chauffant, des radiateurs ou des ventilo-convecteurs.
  • Les connexions hydrauliques (tuyaux d’eau chaude et froide) sont établies entre l’unité intérieure et le système de distribution.
• Raccordement électrique :
  • L’installateur connecte la pompe à chaleur au réseau électrique de la maison. Une alimentation électrique adéquate est essentielle pour assurer le fonctionnement de l’appareil.
• Raccordement au système de distribution :
  • Le système de distribution de chaleur de la maison est raccordé à l’unité intérieure de la PAC. Cela peut impliquer le raccordement à un plancher chauffant, des radiateurs, des ventilo-convecteurs ou un ballon d’eau chaude sanitaire, en fonction des besoins de chauffage et d’eau chaude de la maison.
• Vérifications et mises en service :
  • Une fois toutes les connexions effectuées, l’installateur effectue des vérifications minutieuses pour détecter d’éventuelles fuites, des erreurs de câblage ou des problèmes de pression.
  • La pompe à chaleur est mise en service et réglée pour assurer un fonctionnement optimal et efficace.
• Formation du propriétaire :
  • L’installateur devrait fournir au propriétaire une formation sur le fonctionnement de la PAC, l’entretien nécessaire et la manière de régler les paramètres de chauffage en fonction des besoins.

L’installation d’une PAC air-eau doit respecter les normes locales et nationales en matière de plomberie, d’électricité et de sécurité. Il est recommandé de faire appel à un professionnel certifié RGE pour garantir une installation correcte et sécurisée. Une maintenance régulière de la PAC est également essentielle pour maintenir ses performances à un niveau optimal.

Une Pompe à Chaleur Géothermique et Aquathermique est un système de chauffage et de climatisation qui tire profit des températures stables de l’eau souterraine ou de l’eau de surface (comme un lac ou une rivière) pour chauffer ou refroidir un bâtiment. Voici comment fonctionne ce type de pompe à chaleur :

• Captation de la chaleur ou du froid :
  • Une boucle de captage est installée dans le sol ou l’eau, selon le type de source disponible : géothermie (sous-sol) ou aquathermie (eau de surface).
  • Dans le cas de la géothermie, des tuyaux enterrés profondément dans le sol (généralement entre 1,5 et 2 mètres de profondeur) captent la chaleur emmagasinée dans le sol.
  • Dans le cas de l’aquathermie, des tuyaux sont immergés dans l’eau de surface, comme un lac ou une rivière, pour capturer la chaleur ou le froid.
• Circulation du fluide caloporteur :
  • Un fluide caloporteur, généralement un mélange d’eau et d’antigel, circule à travers les tuyaux de captage.
  • En géothermie, ce fluide circule dans un circuit fermé sous la terre, tandis qu’en aquathermie, il est pompé depuis la source d’eau.
• Évaporation et absorption de chaleur :
  • La température relativement stable de la terre ou de l’eau permet au fluide caloporteur de capter la chaleur du sol ou de l’eau en hiver (chauffage) ou de rejeter la chaleur excédentaire en été (refroidissement).
  • En hiver, la chaleur est absorbée par le fluide caloporteur, provoquant son évaporation.
  • En été, le fluide caloporteur évacue la chaleur du bâtiment vers la source d’eau pour le refroidir.
• Compression :
  • Le gaz chaud (vapeur) résultant de l’évaporation est acheminé vers un compresseur.
  • Le compresseur augmente la pression du gaz, ce qui augmente considérablement sa température.
• Condensation et transfert de chaleur :
  • Le gaz chaud est dirigé vers un condenseur, qui est intégré au système de chauffage ou de refroidissement du bâtiment.
  • Dans le condenseur, le gaz cède sa chaleur au système de chauffage (radiateurs, plancher chauffant) en hiver, ou il évacue la chaleur excédentaire vers la source d’eau en été pour le refroidissement.
  • Le bâtiment est ainsi chauffé en hiver ou refroidi en été.
• Détente :
  • Après avoir cédé sa chaleur, le gaz refroidit et revient à l’état liquide à basse pression grâce à un détendeur.
  • Le fluide est ensuite renvoyé vers la boucle de captage pour recommencer le processus.
• Contrôle et régulation :
  • Un système de régulation gère le fonctionnement de la pompe à chaleur en fonction des besoins de chauffage ou de refroidissement du bâtiment, ainsi que des conditions extérieures.

Les avantages de ce système comprennent son efficacité, sa durabilité, son faible impact environnemental et son potentiel pour réaliser des économies d’énergie. Il peut être utilisé pour le chauffage, la climatisation et la production d’eau chaude sanitaire, ce qui en fait une solution polyvalente pour le confort thermique des bâtiments.

Schéma d’une Pompe à Chaleur Eau/Eau

Le fonctionnement d’une pompe à chaleur eau-eau, également connue sous le nom de pompe à chaleur géothermique, est basé sur le principe de la géothermie. Elle exploite l’énergie thermique stockée dans les nappes phréatiques ou les eaux souterraines pour chauffer votre maison et produire de l’eau chaude sanitaire. Voici une description détaillée de son fonctionnement :

• Captation de la chaleur :
  • La pompe à chaleur est équipée d’un système de captage, généralement un réseau de tuyaux enfouis dans le sol ou une nappe phréatique. Ces tuyaux contiennent un liquide caloporteur, généralement un mélange d’eau et d’antigel.
  • Ce liquide circule dans les tuyaux, absorbant la chaleur du sol ou de l’eau souterraine, qui est naturellement à une température plus élevée que l’air ambiant, même en hiver.
• Évaporation :
  • La chaleur captée par le liquide caloporteur provoque son évaporation.
  • À mesure que le liquide s’évapore, il se transforme en gaz chaud à basse pression.
• Compression :
  • Le gaz chaud est aspiré dans un compresseur, où il est comprimé.
  • La compression augmente considérablement la température du gaz, le transformant en un gaz très chaud sous haute pression.
• Condensation et transfert de chaleur :
  • Le gaz chaud et comprimé est dirigé vers un condenseur, qui est connecté au système de chauffage de votre maison.
  • Dans le condenseur, le gaz cède sa chaleur au fluide de chauffage (généralement de l’eau) de votre système de chauffage.
  • Cette chaleur est utilisée pour chauffer votre maison via des radiateurs, un plancher chauffant ou des ventilo-convecteurs, selon le type de système de chauffage que vous avez.
• Détente :
  • Après avoir cédé sa chaleur, le gaz refroidit et retourne à l’état liquide à basse pression grâce à un détendeur.
  • Le gaz refroidi est ensuite renvoyé vers le système de captage pour recommencer le processus.
• Rendement et efficacité :
  • Le coefficient de performance (COP) mesure l’efficacité de la pompe à chaleur. Un COP typique pour une pompe à chaleur eau-eau est d’environ 4, ce qui signifie qu’elle produit environ 4 unités de chaleur pour chaque unité d’électricité consommée.
• Production d’eau chaude sanitaire :
  • En plus de chauffer votre espace, une pompe à chaleur eau-eau peut également être configurée pour produire de l’eau chaude sanitaire. Elle utilise la chaleur extraite de l’eau souterraine pour chauffer l’eau stockée dans un réservoir.

En résumé, une pompe à chaleur eau-eau exploite la chaleur naturellement présente dans les eaux souterraines pour chauffer votre maison de manière efficace et écologique. Elle peut offrir un chauffage fiable et des économies d’énergie substantielles à long terme.

L’installation d’une pompe à chaleur géothermique (ou PAC géo) comprend les étapes suivantes

• Forage de puits géothermiques pour extraire la chaleur du sol.
• Installation de la boucle géothermique dans les puits.
• Installation de l’unité intérieure de la PAC, qui comprend le compresseur et l’échangeur de chaleur.
• Raccordement de la boucle géothermique à l’unité intérieure.
• Raccordement électrique.
• Mise en service et réglages par un professionnel.
• Formation du propriétaire sur l’utilisation et l’entretien.
• Vérifications finales pour s’assurer du bon fonctionnement.

L’installation d’une PAC géothermique est complexe et doit être effectuée par des professionnels qualifiés. Elle offre une grande efficacité énergétique et est adaptée aux besoins de chauffage et de refroidissement à long terme.

Le coût d’installation d’une pompe à chaleur (PAC) peut varier considérablement en fonction du modèle que vous choisissez. Il existe différents types de PAC sur le marché, allant des plus simples et abordables aux plus sophistiqués. Voici un aperçu des modèles de PAC courants et de leurs prix approximatifs, comprenant l’installation :

• Pompe à Chaleur Air/Air
  • Prix de la Pompe à Chaleur (pose incluse) : Entre 6 000 € et 10 000 €.
  • Description : La PAC Air/Air capte la chaleur de l’air extérieur pour chauffer l’air intérieur. Elle est simple à installer et convient aux petits espaces, mais ne peut pas fonctionner comme chauffage principal en hiver.
• Pompe à Chaleur Air/Eau
  • Prix de la Pompe à Chaleur (pose incluse) : Entre 9 000 € et 15 000 €.
  • Description : La PAC Air/Eau utilise l’air extérieur pour chauffer de l’eau, qui alimente un système de chauffage hydraulique. Elle est polyvalente et peut remplacer une chaudière existante, offrant des économies à long terme.
• Pompe à Chaleur Sol/Eau
  • Prix de la Pompe à Chaleur (pose incluse) : Entre 7 000 € et 18 000 €.
  • Description : Cette PAC puise la chaleur du sol pour chauffer l’eau du système hydraulique. Elle est plus efficace, mais le coût initial peut varier en fonction de l’équipement hydraulique requis.
• Pompe à Chaleur Sol/Sol
  • Prix de la Pompe à Chaleur (pose incluse) : Entre 8 000 € et 18 000 €.
  • Description : La PAC Sol/Sol utilise l’énergie géothermique du sol. Elle nécessite l’installation de capteurs géothermiques dans le sol, ce qui en fait une option adaptée aux nouvelles constructions.
• Pompe à Chaleur Eau/Eau
  • Prix de la Pompe à Chaleur (pose incluse) : Entre 10 000 € et 20 000 €.
  • Description : Cette PAC aquathermique extrait la chaleur de sources d’eau naturelles, comme les lacs ou les rivières. Elle fonctionne avec un plancher chauffant hydraulique.

Le prix d’installation d’une PAC dépend de plusieurs facteurs :

• Type de PAC : Le modèle de PAC que vous choisissez est le facteur le plus influent sur le coût. Les PAC aérothermiques sont généralement moins chères que les PAC géothermiques.
• Surface à Chauffer : La taille de votre maison affecte la puissance requise de la PAC, ce qui peut influencer le coût.
• Type de Capteurs : Les PAC géothermiques nécessitent des capteurs géothermiques coûteux pour extraire la chaleur du sol. Les capteurs verticaux sont plus onéreux que les horizontaux.
• Rénovation ou Neuf : L’installation d’une PAC en rénovation peut exiger des travaux spécifiques, ce qui peut augmenter les coûts.
• Choix de l’Installateur : Différents installateurs proposent des devis gratuits variés, donc comparer plusieurs devis est recommandé pour trouver la meilleure offre.

Si vous recherchez une solution économique et facile à installer, la PAC Air/Air ou Air/Eau pourrait être un bon choix. Cependant, il est essentiel de choisir un modèle de PAC qui répond à vos besoins en chauffage, en fonction de la taille de votre maison et de votre situation géographique. N’hésitez pas à explorer les options disponibles et à solliciter des devis pour prendre une décision éclairée.

L’installation d’un nouveau système de chauffage représente un investissement conséquent. Heureusement, plusieurs dispositifs d’aides financières sont disponibles pour réduire le coût d’une pompe à chaleur.

•  MaPrimeRénov’ : est une aide financière proposée par l’Anah. Elle permet de financer des travaux de rénovation dans une résidence principale de plus de 15 ans. Tous les ménages sont éligibles à cette aide, dont le montant dépend de vos revenus et des travaux réalisés. Par exemple, elle peut atteindre jusqu’à 11 000 € pour l’installation d’une pompe à chaleur géothermique, et jusqu’à 5 000 € pour une pompe à chaleur air-eau. Cependant, la PAC air-air n’est pas éligible à ce dispositif.

• La prime CEE : est accessible à tous les ménages et permet de financer des travaux de rénovation énergétique, y compris l’installation d’une pompe à chaleur. Elle peut être cumulée avec MaPrimeRénov’ et l’éco-PTZ, offrant un soutien financier pouvant aller jusqu’à 4 000 €. Il convient de noter que le dispositif « Coup de Boost Fioul et CEE, » en vigueur jusqu’au 1er avril 2023, peut bonifier la prime énergie si vous remplacez une chaudière à fioul par une pompe à chaleur. Les ménages modestes peuvent ainsi bénéficier d’une aide financière pouvant atteindre 5 000 €.

•  L’Éco-Prêt à Taux Zéro  : cette aide peut financer jusqu’à 50 000 € pour une rénovation globale à un taux de 0%. Vous avez 20 ans pour rembourser ce prêt, et il est disponible pour les travaux dans une résidence principale construite depuis plus de 2 ans.

•  Le Chèque Énergie : Le chèque énergie est destiné aux ménages en situation de précarité énergétique. Bien qu’il soit traditionnellement utilisé pour payer des factures d’électricité ou de gaz, il peut également servir à financer des travaux de rénovation énergétique, y compris l’installation d’une pompe à chaleur. Le montant du chèque énergie varie de 48 € à 277 €, ce qui peut constituer un coup de pouce supplémentaire pour les familles souhaitant installer un système de chauffage à énergie renouvelable.

• La TVA à Taux Réduit : Les travaux de rénovation bénéficient d’un taux de TVA réduit de 5,5 %. Cette réduction s’applique à la main-d’œuvre ainsi qu’à l’achat de la pompe à chaleur.

Le schéma de fonctionnement d’une pompe à chaleur est une merveille de l’ingénierie thermique. Il tire parti des lois de la thermodynamique pour extraire la chaleur de sources naturelles, que ce soit l’air, l’eau ou le sol, et la transférer efficacement à l’intérieur de votre maison pour le chauffage ou la climatisation. Grâce aux composants essentiels tels que le compresseur, l’évaporateur, le condenseur et le détendeur, une PAC permet de réaliser des économies d’énergie significatives tout en réduisant l’empreinte environnementale.

Comprendre ce schéma est crucial pour les propriétaires soucieux de l’efficacité énergétique, car cela leur permet de maximiser le potentiel de leur système de PAC. En investissant dans une PAC bien conçue et correctement entretenue, vous pouvez bénéficier d’un confort thermique tout en contribuant à la préservation de l’environnement. La pompe à chaleur est un exemple concret de la façon dont la technologie moderne peut aider à réduire notre dépendance aux combustibles fossiles et à promouvoir des solutions de chauffage et de climatisation plus durables.
